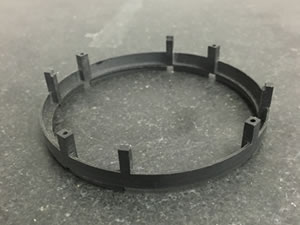

PPSガラス入り立部分カケ対策

サイズ：Ｔ20mm　Φ80mm

PPSガラス繊維入りの加工品です。PPSガラス材はカケ易く、図の様な立部は折れる場合があります。それを防ぐため通常は全体を加工していくのですが、先に立部周りを加工する事でカケ、折れを防いだ加工をしています。

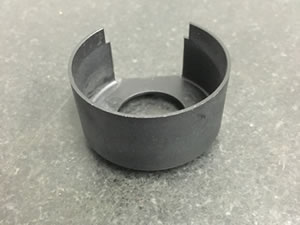

PPSガラス入り、割れ、カケ対策

サイズ：Ｔ22mm　Φ45mm

PPSガラス繊維り材を肉厚1mm残しで20mm削りこんでいます。通常加工では図の様なものは切り離す際に割れ、カケが発生します。それを防ぐため、始めに中を掘り込んだ後、治具を入れカケを防いだ加工をしています。

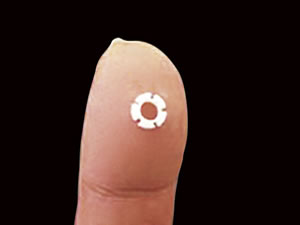

超微細加工

サイズ：Ｔ1mm　Φ3.5mm

指先に乗るほどの小さな加工品です。切りかけ部は0.5mmと非常に狭く、通常加工では綺麗に切りかけ部をとる事は出来ません。その為始めに2mmのエンドミルで周りを切り抜く手前まで加工し、0.5mmのエンドミルで溝を入れ、最後に0.2mmのエンドミルにてコーナーＲ　0.1mmにまで加工し、最後に製品が飛ばない工夫をして切り抜いています。
