PBT(ポリブチレンテレフタレート)樹脂
特徴
PBT樹脂は、テレフタル酸と1,4-ブタンジオールを重縮合させて得られるポリエステル樹脂です。非強化、ガラス繊維(GF)強化、難燃等の各標準グレード等、種々のグレードがあり、用途に応じた最適なグレード選択が可能です。
吸水率が少なく 長期間熱安定性に優れ、電気的特性としても熱可塑性樹脂の中では最も高い値を示し絶縁性が高い樹脂でもあります。

主な用途

自動車部品、医療機器、電子部品、コネクタ、スイッチコンデンサケースなどの電子部品等

製品紹介

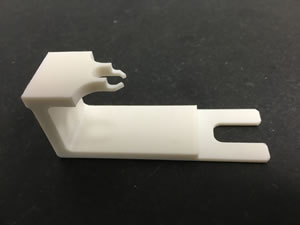

PBTカケ防止対策

サイズ:T25.5mm 63mmx20mm

25.5mmのものをコの字形状に加工しています。PBTはカケがでやすく図のものを通常加工しただけではカケてしまいます。その為カケ易い部分に当て冶具を使用し、1mmのエンドミルで事前加工しその後4mmのエンドミルで加工する事で製品を完成させています。

20mmMCナイロン反り対策

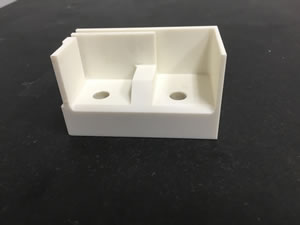

PBTガラス入り反り対策

サイズ:T43mm 39.3mmx73mm

PBTのガラス繊維入りの加工品です。ガラス繊維入りはとても加工の際歪みやすく、図のよう立ち壁が高いものは中に倒れこんできて寸法公差が出ません。その為、事前に両壁を3mmずつ残す一次荒加工、1mmずつ残す2次荒加工そして仕上げ加工を行う事により歪みを抑え寸法公差内に収めた加工をしています。

上下面段無し繋ぎ対策

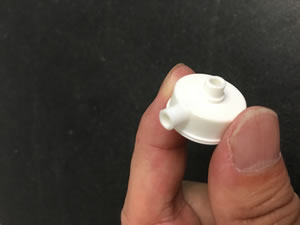

工数低減対応

サイズ:T15mm 25.4mmx18mm(100個)

丸い形状に横より貫通穴が開いています。通常は一個ずつバイスにセットしそれを100回繰り返し穴を開けていきますが、オリジナル冶具を作成し、一度に10個穴を開ける様にすることでセットを1/10に減らし費用を抑えています。

工数低減対応
