加工事例

変幻自在な匠の技

最新の優れた設備機器と長年かけて培われた技術者の
巧みの技で、微細な誤差までも修正し、
あらゆるご要望に迅速にお応えいたします。
POM(ポリアセタール)樹脂
特徴
強度、弾性率、耐衝撃性に優れたエンジニアリングプラスチックとして用いられます。
優れた耐久性を活かし、金属部品の代替としても用いられます。
また寸法安定性も高く、小型精密部品などにも最適です。

主な用途

摺動部材料、工業用機械部品の一部、ロボットフレーム材、医療用部材、等

製品紹介

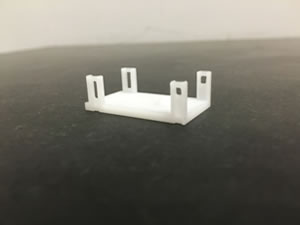

肉薄立部カケ防止対策

サイズ:T15.5mm 40mmx19.5mm

板厚15mmのものを片側から13mm削っています。加工反りの出ない材料取りをした上で、4つの立部分をカケさせない様に事前工程に1mmのエンドミルを使用し加工しています。

肉薄立部カケ防止対策

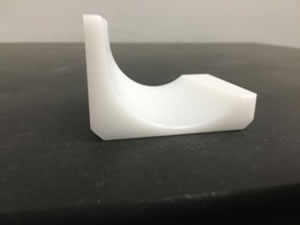

曲面加工反り対策

サイズ:T50mm 72x53mm

50mmのものをボールエンドミル10mmを使用し、上面より3D加工にて削りだしています。材料取りによる反り対策と共に、加工時の負荷による反りが出ない様、切れ味の良い樹脂専用刃物を使用することで極力反りを抑える加工を行っています。

曲面加工反り対策

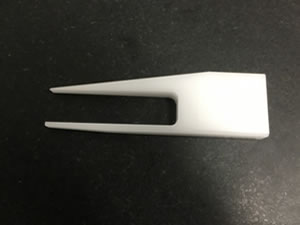

鋭角形状カケ対策

サイズ:T12mm 150mmx25mm

製品先端部分が鋭利形状となっている加工品です。通常の加工では先端がカケてしまいますが、事前に2mmのエンドミルを使用する事により、切り離し時の製品への抵抗を減らしかけることなく形状を削り出しています。

鋭角形状カケ対策
